Прибор вакуумного фильтрования для оценки чистоты нефтепродуктов ПВФ-47/1 Н Б (М2)

Прибор вакуумного фильтрования для оценки чистоты нефтепродуктов ПВФ-47/1 Н Б (М2).

предназначен для фильтрации дизельных топлив при определении содержания в них нерастворённых веществ (общих загрязнений) по EN 12662. Изготавливается с 1 воронкой под фильтр Ø47 мм.

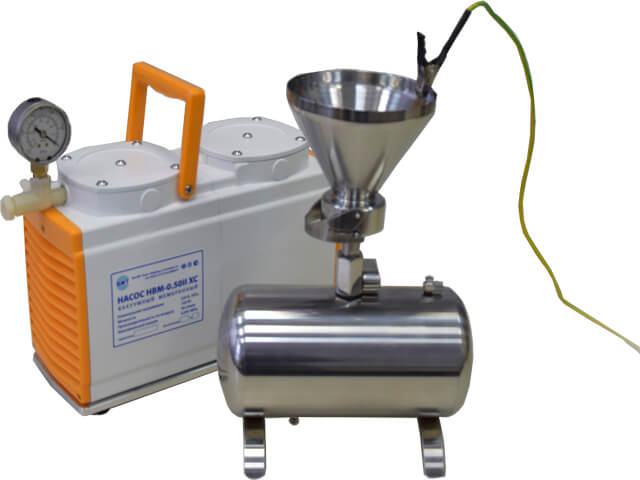

Комплект поставки:

• фильтровальная ячейка с воронкой из нержавеющей стали объёмом 500 мл;
• химически стойкий вакуумный мембранный насос НВМ-0,50ХС;
• ресивер (колба Бунзена) объёмом 2500 мл (стандарт) или 5000 мл (по запросу);
• фильтр-влагоотделитель ФВГ-022;
• заземляющее устройство;
• комплект трубопроводов.

Фильтровальная ячейка с для фильтрования под вакуумом состоит из коллектора с основаниями, на верхнем торце которых находятся титановые фритты для размещения дисковых фильтров. Воронки крепятся к основаниям при помощи зажимов. Краны на коллекторе позволяют отключать и подключать к источнику вакуума каждую воронку. Воронки отполированы и не имеют швов. На внутренней стороне воронок нанесены риски со значениями для контроля залитого объёма по 100 мл. Ячейка снабжена заземляющим устройством, резьбовые соединения уплотнены токопроводящим герметиком.

Вакуумный мембранный насос НВМ-0,50II ХС предназначен для систем лабораторного фильтрования. Снабжён вакуумметром, вентилем для регулировки и сброса вакуума. Имеет транспортировочную ручку и присоски для плотного фиксирования на лабораторном столе.

Ресивер (колба Бунзена) для фильтрования под вакуумом и сбора фильтрата в приборах с вакуумным насосом изготавливается из термически стойкого стекла. В колбу устанавливается пробка с отверстием для штуцера на подключении фильтра-влагоотделителя и вакуумного насоса. Длина стального штуцера и наличие заземляющего устройства в совокупности обеспечивают защиту от статического электричества.

Фильтр-влагоотделитель ФВГ-022 устанавливается между ресивером и вакуумным насосом с целью предотвращения попадания капельной жидкости из колбы в камеру насоса. Фильтр высушивается и стерилизуется автоклавированием.
