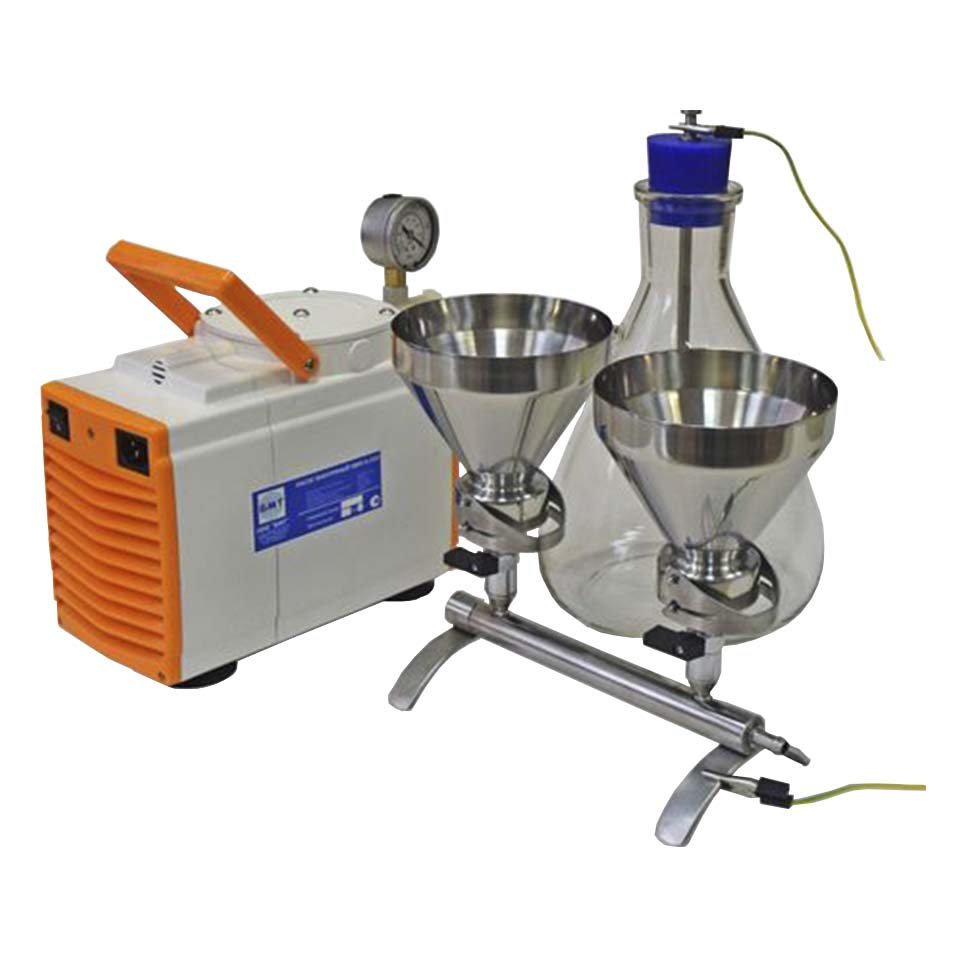

Прибор вакуумного фильтрования для оценки чистоты нефтепродуктов ПВФ-35/2 Н Б (М1)

Прибор вакуумного фильтрования для оценки чистоты нефтепродуктов ПВФ-35/2 Н Б (М1)

предназначен для фильтрации жидких топлив для карбюраторных, дизельных и реактивных двигателей при определении содержания в них механических примесей по ГОСТ 10577-78. Изготавливается с 2 воронками под мембранный фильтр Ø35 мм.

Комплект поставки:

• фильтровальная ячейка с воронками из нержавеющей стали объёмом 500 мл;
• химически стойкий вакуумный мембранный насос НВМ-0,33II ХС;
• ресивер (колба Бунзена) объёмом 2500 мл (стандарт) или 5000 мл (по запросу) с силиконовой пробкой;
• фильтр-влагоотделитель ФВГ-022;
• заземляющее устройство;
• комплект трубопроводов.

Фильтровальная ячейка предназначена для фильтрования под вакуумом. Состоит из коллектора с основаниями, на верхнем торце которых находятся титановые фритты для размещения дисковых фильтров. Воронки крепятся к основаниям при помощи зажимов. Краны на коллекторе позволяют отключать и подключать к источнику вакуума каждую воронку. Воронки отполированы и не имеют швов. На внутренней стороне воронок нанесены риски для контроля залитого объёма по 100 мл. Ячейка снабжена заземляющим устройством, резьбовые соединения уплотнены токопроводящим герметиком.

Ресивер (колба Бунзена) используется для фильтрования под вакуумом и сбора фильтрата в приборах с вакуумным насосом. Изготавливается из термически стойкого стекла. В колбу устанавливается пробка с отверстием для штуцера на подключении фильтра-влагоотделителя и вакуумного насоса. Длина стального штуцера и наличие заземляющего устройства в совокупности обеспечивают защиту от статического электричества.

Фильтр-влагоотделитель ФВГ-022 устанавливается между ресивером и вакуумным насосом с целью предотвращения попадания капельной жидкости из колбы в камеру насоса. Фильтр высушивается и стерилизуется автоклавированием.
