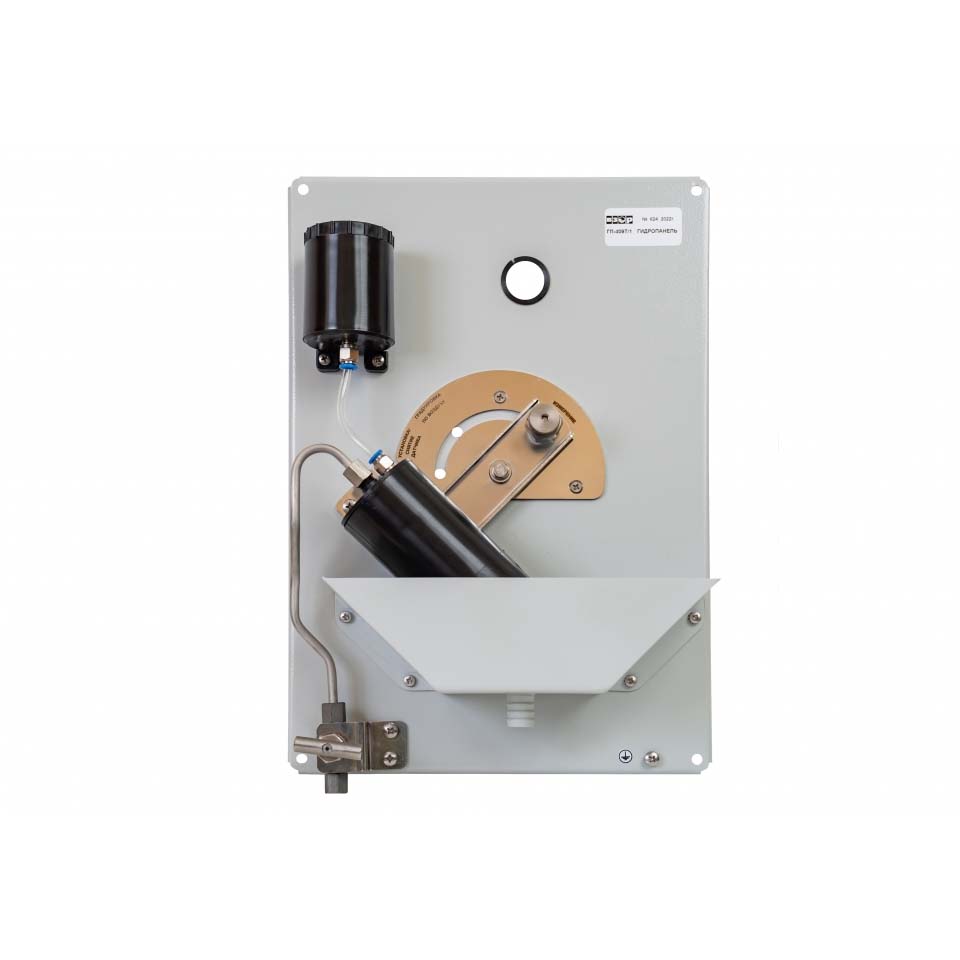

Гидропанель прибора ВЗОР ГП-409Т/1

Гидропанель прибора ВЗОР ГП-409Т/1.

Гидропанель предназначена для размещения преобразовательного блока и одного из кислородных датчиков проведения градуировки анализатора растворённого кислорода МАРК-409Т и обеспечения непрерывных измерений массовой концентрации растворённого кислорода на протоке анализируемой воды.

Гидропанель применяется для жидких сред, не разрушающих материал гидропанели и кислородного датчика.

Состав гидропанели:

• панель;
• кювета проточная КП-409Т;
• устройство поворотное;
• ёмкость нулевого раствора;
• поддон;
• вентиль регулирующий;
• кронштейн;
• комплект монтажных частей.

Все составные части гидропанели жёстко закреплены на панели. Кювета предназначена для установки одного из кислородных датчиков. Ёмкость нулевого раствора используется при проведении градуировки анализатора по «нулевому» раствору. Подача анализируемой воды на гидропанель осуществляется регулирующим вентилем игольчатого типа. Требуемый расход анализируемой воды обеспечивается вращением рукоятки вентиля. При установке кюветы в положение «ИЗМЕРЕНИЕ» анализируемая вода подаётся на мембрану датчика. Поддон и штуцер предназначены для обеспечения свободного слива анализируемой воды. Кронштейн используется для крепления кабеля или разъёмного соединения датчика. Винт заземления предназначен для подключения заземляющего провода. Поворотное устройство используется для установки кюветы в нужное положение.

Гидропанель позволяет производить градуировку анализатора без извлечения датчика из кюветы.
