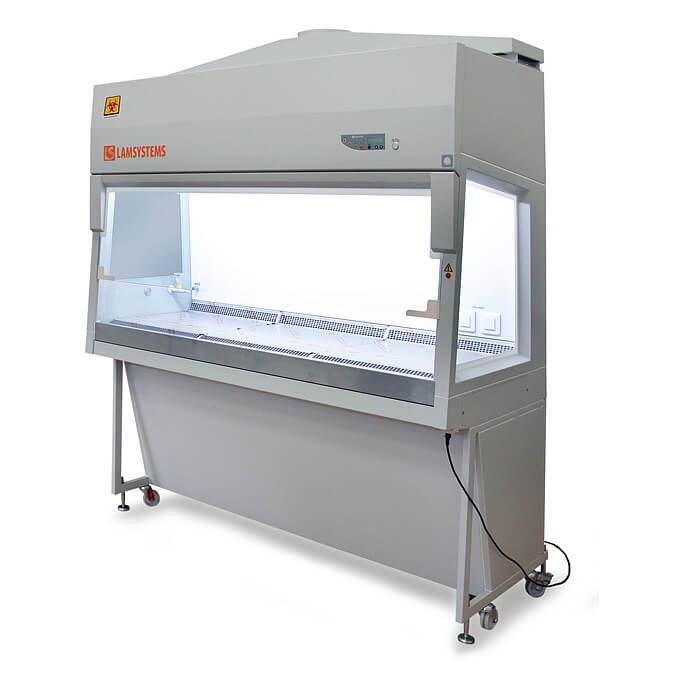

Ламинарный бокс БМБ-II-«Ламинар-C»-1,8 NEOTERIC B2 (КД 232.180, арт.1R-B.003-18, класс II, тип B2)
Ширина бокса обеспечивает одновременную работу двух операторов.
Предназначен для:
уменьшения риска заражения оператора при работе с патогенными агентами и микроорганизмами, передающимися воздушно-капельным путём;
защиты окружающей среды;
защиты продукта от внешнего загрязнения или перекрёстной контаминации.
Бокс не обеспечивает защиту от токсичных химических веществ и радионуклидов, а также не удерживает запахи рабочих агентов.
Бокс предназначен для оснащения отдельных рабочих мест медицинских, ветеринарных, фармацевтических и других учреждений, осуществляющих работу с патогенными биологическими агентами, в том числе такими, как COVID-19. Отсутствует рециркуляция воздуха в рабочей камере. Благодаря отсутствию рециркуляции, бокс может применяться при работе с малыми количествами токсичных и химических веществ. Бокс не вступает в контакт с организмом пациента и персонала.
Отличительные особенности конструкции:
Отсутствует рециркуляция воздуха в рабочей камере бокса.

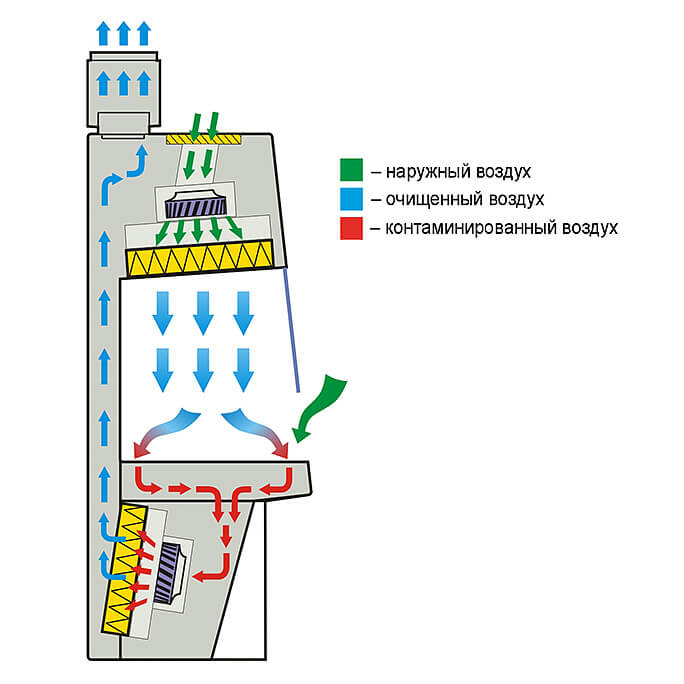

Два независимых фильтровентиляционных блока обеспечивают приток воздуха и его удаление из рабочей камеры.
Контаминированный воздух проходит высокоэффективную очистку и полностью удаляется во внешнюю вытяжную систему.
За счёт разницы в объёмах воздуха, подаваемого в рабочую камеру и удаляемого из неё, в окне оператора создаётся воздушная завеса, препятствующая перекрёстной контаминации "рабочий агент-оператор".
Бокс снабжён винтовыми опорами для жёсткой фиксации на месте эксплуатации и колёсными опорами, предназначенными исключительно для удобства перемещения при установке бокса.
Микропроцессорная система управления двигателем вентилятора без применения энергопреобразующих силовых элементов – SintelL-1. Система позволяет максимально снизить уровень электропотребления работающего бокса, уменьшить уровень акустических шумов и помех.
Система статической стабилизации расхода воздуха - AIS LS обеспечивает постоянный воздушный баланс внутри рабочей камеры вне зависимости от степени загрязнённости фильтра.
Панель управления с ЖК-дисплеем индицирует включение систем изделия, их
возможные неисправности, выбранные режим работы и технологический таймер.
Технология DRIVE-N-ROLL позволяет оператору легко и плавно задвинуть блок УФ-облучения под столешницу на время работы в боксе.
СТАНДАРТНОЕ ИСПОЛНЕНИЕ:
Рабочая камера:
лицевое стекло – распашное, материал стекла «триплекс», механизм открывания, закрывания и удерживания стекла в открытом положении снабжён газовыми амортизаторами;
демпферы для предотвращения удара при закрытии лицевого стекла;
закалённые боковые стекла: слева – с отверстиями под краны, справа – сплошное;
наклонная лицевая поверхность бокса;
светодиодное освещение рабочей камеры;
4 розетки в рабочей камере бокса (по 2 розетки слева и справа на задней стенке);
ламинаризатор воздушного потока из мелкоячеистой полимерной сетки;
комплект столешниц (три секции) из нержавеющей стали (AISI 304) с воздухозаборными отверстиями;
поддон рабочей камеры из нержавеющей стали (AISI 304);
2 съёмных подставки для рук из нержавеющей стали (AISI 304).
Блок УФ-облучения:
выдвижной (в нерабочем положении находится за пределами рабочей камеры, под её основанием);
металлическая защита лампы УФ-облучения.
Система очистки поступающего и удаляемого воздуха:
очистка воздуха, поступающего в рабочую камеру двухступенчатая: происходит через предварительный фильтр грубой очистки G4 и приточный НЕРА-фильтр Н14, расположенный над рабочей камерой;
очистка воздуха, удаляемого из бокса, происходит через 2 выпускных НЕРА-фильтра Н14, расположенных под основанием рабочей камеры;
для движения воздушных потоков внутри бокса установлены вентиляторы;
съёмный вытяжной зонт для подключения бокса к системе активной вытяжной вентиляции, зонт снабжен компенсационным зазором для исключения влияния работы системы вытяжной вентиляции на работу бокса.
Элементы системы управления
система электроавтоматики – микропроцессорная;
пульт управления боксом – кнопочный с ЖК-дисплеем;
электромагнитный считыватель и электромагнитные ключи доступа;
датчики положения лицевого стекла и блока УФ-облучения;
датчики параметров воздушных потоков;
индивидуальный предохранитель на линию электрического питания основных функций бокса (освещение, вентилятор, УФ-облучение);
индивидуальный предохранитель на розетки, установленные в рабочей камере;
кабель питания съёмный с фиксатором.
Элементы для проверки целостности выпускных НЕРА-фильтров:
встроенный штуцер для подачи тестового аэрозоля (расположен справа на наружной стенке вытяжного фильтровентиляционного модуля);
встроенный штуцер отбора проб воздуха (расположен под защитной сеткой поддона);
встроенный штуцер для интегрального измерения концентрации частиц после
выпускных НЕРА-фильтров (расположен на задней стенке рабочей камеры);
задняя панель вытяжной (нижней) вентиляционной камеры – съёмная для
свободного доступа к выпускному НЕРА-фильтру для сканирования.
Элементы для проверки целостности приточных НЕРА-фильтров:
встроенный штуцер отбора проб воздуха (расположен под предварительным фильтром G4).

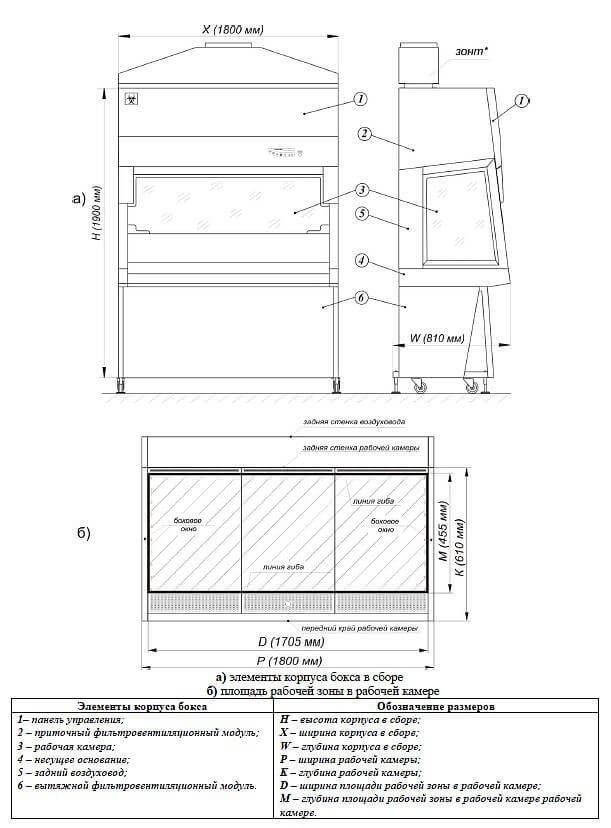

Размеры корпуса бокса ( Ш × Г × В ) без учёта колёс, опор, зонта вытяжного, мм, не более
1800 × 810 × 1900
Размеры рабочей зоны ( Ш × Г × В ), мм
1705 × 455 × 640
Масса бокса в сборе, кг, не более
370
Параметры электропитания бокса (напряжение / частота), В / Гц
220±10%;
50±1
Потребляемая мощность бокса (в рабочем режиме при включённых вентиляторах и освещении без учёта нагрузки на встроенные розетки), Вт, не более
1000
Допускаемая нагрузка на встроенные розетки, Вт, не более
1000
Мощность лампы УФ-облучения, Вт
30
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017:
- по частицам размером ≥ 0,5 мкм;
- по частицам размером ≥ 5,0 мкм
5 ИСО;
ИСО М (20; ≥ 5 мкм); LSAPC
Класс бокса согласно ГОСТ Р ЕН 12469
II
Тип бокса согласно СанПиН 3.3686-21
тип B2
Класс установленных HEPA-фильтров согласно ГОСТ Р ЕН 1822-1-2010
H14
Класс установленного фильтра грубой очистки по ГОСТ Р ЕН 779
G4
Средняя скорость, м/с:
- нисходящего воздушного потока в рабочей камере бокса;
- потока воздуха, входящего в бокс через рабочий проём
0,35+0,01;
0,47±0,03
Устанавливаемый объём потока воздуха, циркулирующего в боксе в рабочем режиме, м3/ч
1070 – 1100
Параметры производительности по воздуху, удаляемому из бокса, м3/ч:
- расход, обеспечиваемый боксом;
- требуемый расход вытяжной системы, при подключении бокса через штатно предусмотренный зонт
1590 – 1690;
2300 – 2500
Освещённость рабочей зоны (интегральное значение, определённое по всей площади рабочей зоны), Лк, не менее:
- базовая величина;
- заводская справочная величина
750;
2000
Степень рециркуляции воздуха в боксе, %
без рециркуляции
