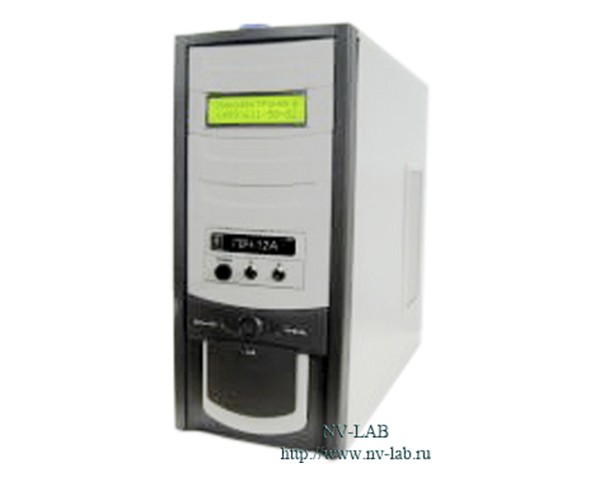

Генератор чистого водорода ГВЧ-6Д

Name: Генератор чистого водорода ГВЧ-6Д
Brand: Химэлектроника НПП
SKU: 1921
Availability: Discontinued
Rating: 4.1 (53 reviews)

Производитель: Химэлектроника НПП

Оставить отзыв • Задать вопрос

Товар снят с производства

Описание

Генератор ГВЧ-6Д предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.п.). Получаемый водород обычно используют для питания пламенно-ионизационных детекторов.

Основными особенностями генератора чистого водорода ГВЧ-6Д являются: встроенная система водоподготовки с контролем чистоты заливаемой в питающий бак воды, система контроля влажности водорода, система защиты от разгерметизации газовых линий, индикация выходного давления, производительности ГВЧ-6Д, напряжения на электролизном модуле и др.

Система водоподготовки позволяет использовать для питания прибора дистиллированную воду, что существенно облегчает эксплуатацию генератора, а контроль чистоты воды, поступающей в электролизный модуль позволяет продлить срок службы модуля – сердца генератора водорода.

Система контроля влажности выходного водорода информирует оператора о необходимости прокаливания фильтров, что предотвращает возможность попадания влаги в выходную линию.

Система контроля разгерметизации блокирует генерацию водорода при возникновении значительной течи в системе генератор-хроматограф.

Технические характеристики

Чистота водорода в пересчете на сухой газ, % об	99,995
Концентрация водяных паров при 20°С и 1 атм, не более, ppm	5
Суммарная производительность по водороду, приведенная к нормальным условиям, л/ч	6
Диапазон задаваемого выходного давления водорода, атм	от 1,5 до 6,1 атм
Стабильность выходного давления водорода, не хуже, атм	±0,02
Время установления рабочего режима, не более, мин	30
Объем заливаемой бидистиллированной воды, л	1,0
Расход дистиллированной воды, не более, л/час	0,01
Потребление воды, г/л водорода	1,6
Средний ресурс сменного картриджа деионизационного фильтра (при максимальной производительности и односменной работе) не менее	1 год
Средняя потребляемая мощность:
в стационарном режиме, не более, ВА,	150
максимальная (при запуске), не более, ВА,	200
Габаритные размеры генератора, (ширина x глубина x высота), не более, мм,	190х530х440
Масса генератора. не более, кг,	13
Рабочие условия:
температура окружающего воздуха, °С,	от +10 до +35
питание от однофазной сети переменного тока напряжением, В,	220 (+10 –15)%
и частотой, Гц	50±1
Генератор по электробезопасности соответствует требованиям	класса 1, тип Н по ГОСТ 12.2.025-76

Устройство и принцип работы генератора водорода

Водород в генераторе ГВЧ-6Д получается электролизом очищенной воды в электролизере, выполненном на твердом электролите - ионообменной полимерной мембране. Электроды электролизера - титановые, разделенные изолирующими прокладками из кислородостойкого материала.

Заправляется генератор дистиллированной водой. Количество воды в питающем баке контролируется датчиками уровня, а чистота заливаемой воды встроенным кондуктометром. В ГВЧ-6Д обеспечивается периодическая циркуляция воды с очисткой в картридже деионизационного фильтра.

В электролизере вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак. Водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения генератора водорода позволяет обеспечить непрерывную работу генератора с дозаправкой «на ходу».

Затем водород проходит через фильтры тонкой очистки где происходит его окончательная осушка.

На выходе генератора установлен электронный датчик давления, результаты измерения которого используются для индикации (на дисплее) и регулирования давления в линии потребителя.

Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях ГВЧ-6Д к сепаратору подключён датчик предельного давления, срабатывание которого происходит при давлении около 6,5 атм. Одновременно прекращается электролиз и появляются сигналы об аварийной ситуации.

Генератор оснащен системой контроля влажности водорода, предотвращающей попадание влаги в выходную линию.

Генератор осуществляет функцию контроля разгерметизации газовых линий. При возникновении течи в процессе работы генератор прекращает генерировать водород через минуту.

В генераторе предусмотрен этап «сдувки», обеспечивающий ускоренный выход всего хроматографического комплекса на рабочий режим.
