Комплект изделий для определения ацетилена СВ 7628М

Комплект изделий для определения ацетилена СВ 7628М

Артикул – 1291

Предназначен для определения ацетилена:

а) в жидком кислороде, отбираемом из основных конденсаторов блоков разделения воздуха, трубопроводов и сборников жидкого кислорода, а также транспортных цистерн жидкого кислорода;

б) в обогащённом кислородом воздухе, отбираемом из куба нижней колонны и конденсаторов колонн технического кислорода, чистого азота и криптонового концентрата;

в) в криптоновом концентрате, отбираемом из колонны первичного концентрирования криптона;

г) в воздухе, поступающем в блок разделения.

Изготовлен по ТУ 25-11-700-76.

Состав комплекта предусматривает возможность использования двух методов анализа: экспрессного колориметрического и конденсационно-колориметрического.

Экспрессный колориметрический метод рекомендуется:

• для определения ацетилена в условиях кислородных установок небольшой производительности;
• в период пуска крупных блоков разделения воздуха при недостаточном количестве жидкости в конденсаторах и кубе колонны;
• при необходимости проведения экспресс-анализов в условиях возможного быстрого увеличения концентрации ацетилена в колонне воздухоразделительной установки.

Осуществляется в течение 1 часа для небольшой пробы. Ошибка определения ацетилена экспрессным методом составляет около 30 относительных %. Это быстрая, практически «полевая» проверка.

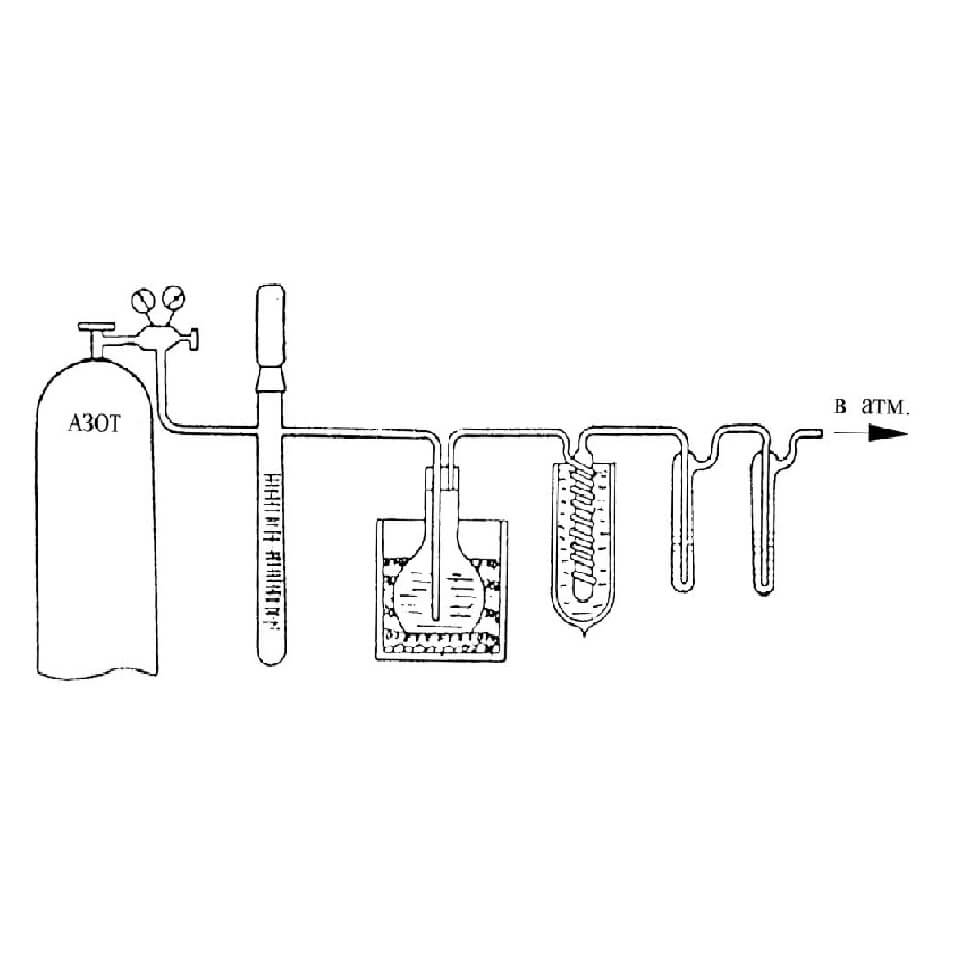

Конденсационно-колориметрический метод – это основной, более точный из двух методов, заложенных в комплект СВ 7628М. Он регламентирован ГОСТ 6331-78 «Кислород жидкий, технический и медицинский. Технические условия.» (раздел 3.3.1) и применяется как арбитражный, т.е. окончательный при разногласиях в оценке содержания ацетилена. Процесс более трудоёмкий и долгий, но даёт надёжный результат, на который можно ссылаться в спорных ситуациях.

Рекомендуется:

• при рутинном лабораторном контроле качества жидкого кислорода на воздухоразделительных установках (ВРУ) – это основной метод для штатных анализов;
• при разногласиях в результатах – если хроматографический метод и конденсационно-колориметрический дали разные результаты, ГОСТ 6331-78 однозначно предписывает использовать именно конденсационно-колориметрический как арбитражный;
• на крупных блоках разделения воздуха в штатном режиме работы, когда есть достаточное количество жидкого кислорода для отбора полноценной пробы (250 см³) и 1,5-2 часа на сам метод + время на подготовку.

Комплект содержит необходимые для проведения анализов изделия:

• пипетки 1-2-2-10 по ГОСТ 29227-81;
• колбы мерные 2а-100-2 по ГОСТ 1770-74;
• колбы плоскодонные П-3-500-34 по ТУ 92-891.029-91;
• пробирки П1-16-150 по ГОСТ 25336-82;
• набор ареометров АОН-1 по ГОСТ 18481-81;
• холодильник (змеевик стеклянный);
• сосуды поглотительные;
• сосуды двухстенные (Дьюара);
• поглотители Зайцева;
• металлический сосуд для отбора проб;
• сосуд для экспрессного определения ацетилена;
• штативы и подставки.
