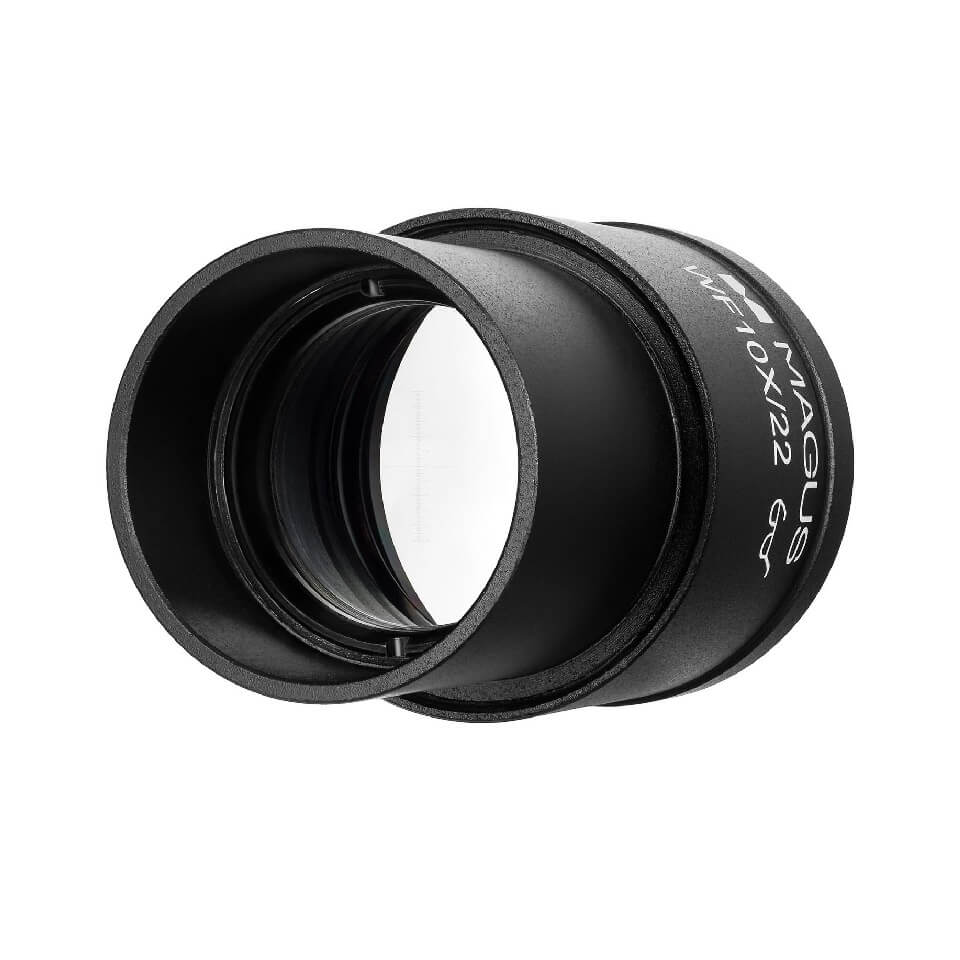

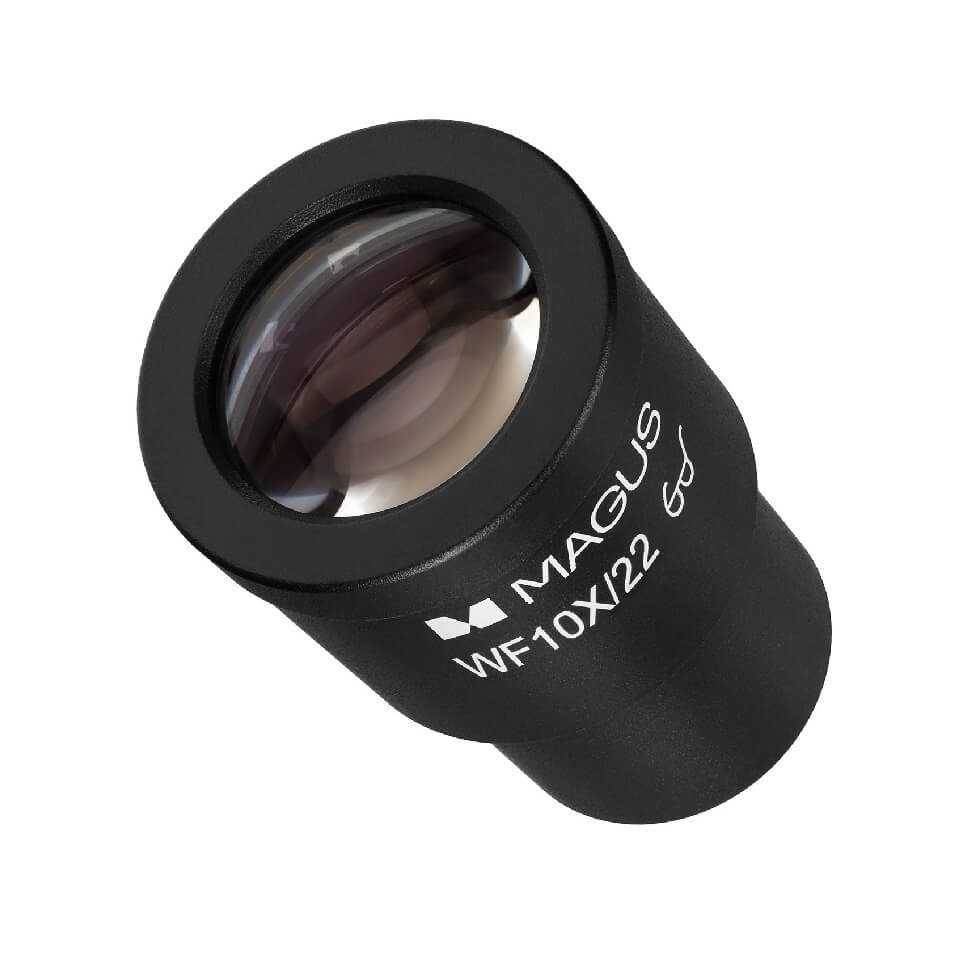

Окуляр MAGUS MES10 10х/22 мм со шкалой (D 30 мм), арт. 82915

Окуляр MAGUS MES10 10×/22 мм со шкалой (D 30 мм), арт. 82915

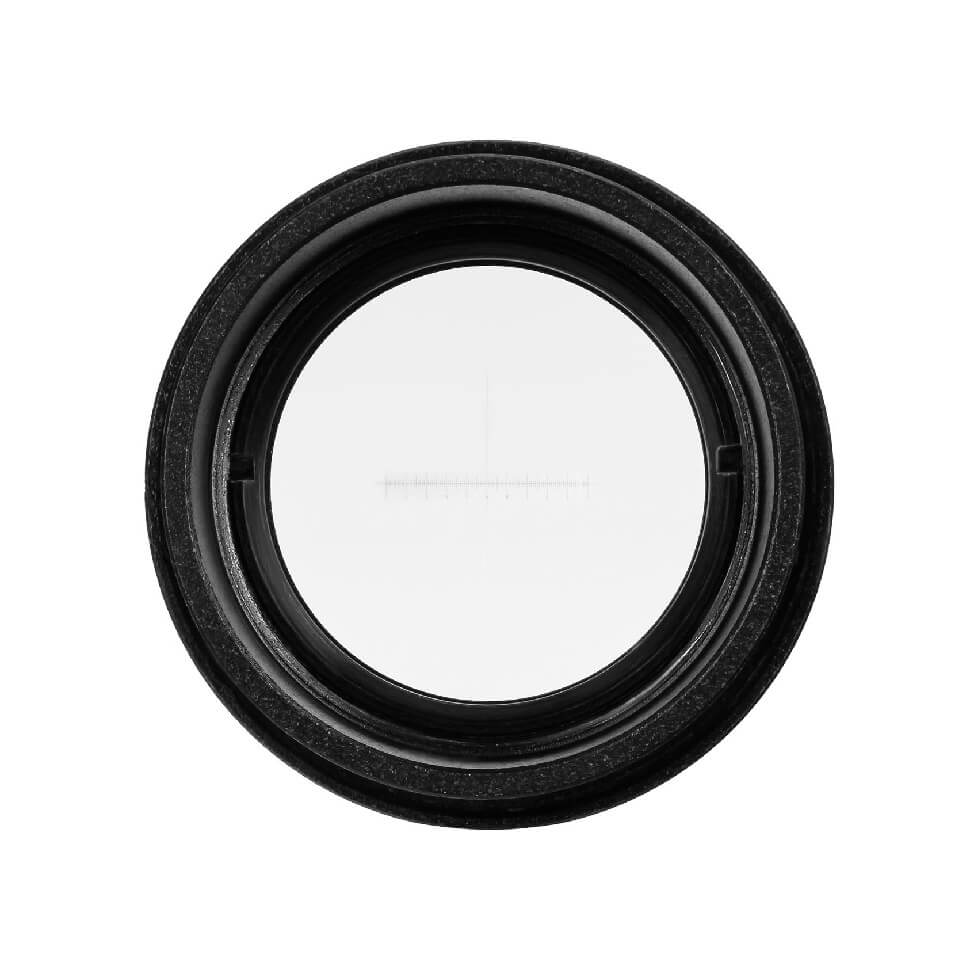

Окуляр со шкалой в плоскости полевой диафрагмы для измерения исследуемых объектов в миллиметрах или микронах. Цена деления шкалы 0,1 мм. Окуляр устанавливают в тубус диаметром 30 мм вместо стандартного окуляра с увеличением 10×. Для каждого используемого объектива выполняют калибровку шкалы. Для этого требуется калибровочный слайд (объект-микрометр) с ценой деления 0,01 мм. Слайд размещают на предметном столике микроскопа и вращают окуляр в тубусе, пока деления шкал окуляра и слайда не окажутся параллельными.

Цену деления окулярной шкалы также определяют для каждого объектива. На объективах с малым увеличением подсчитывают число делений окулярной шкалы, попадающих в шкалу калибровочного слайда. На объективах со средним и большим увеличением производят обратную операцию: высчитывают, сколько делений шкалы слайда попадает в шкалу окуляра.

Затем производится расчёт цены деления (E) по формуле:
          Е = Т·L/A, где:
Т – цена деления шкалы микрометрического слайда (0,01 мм);
L – число делений шкалы слайда;
А – число делений шкалы окуляра.

Для вычисления истинного линейного размера объекта измеряют длину объекта по шкале окуляра и полученное значение умножают на величину E, рассчитанную для рабочего объектива.

Окуляр совместим с большинством биологических, металлографических, люминесцентных и поляризационных (в том числе инвертированных) микроскопов Magus.
