Вибропривод Вибротехник ВПС М

Вибропривод Вибротехник ВПС М

Предназначен для сообщения строго вертикальных колебаний технологическому оборудованию или колонне сит, используемой при проведении ситового анализа – разделении сыпучих материалов по размеру частиц. Система управления позволяет задавать амплитуду колебаний платформы и продолжительность цикла в периодическом режиме работы. Может поставляться как самостоятельное изделие или в составе анализаторов.

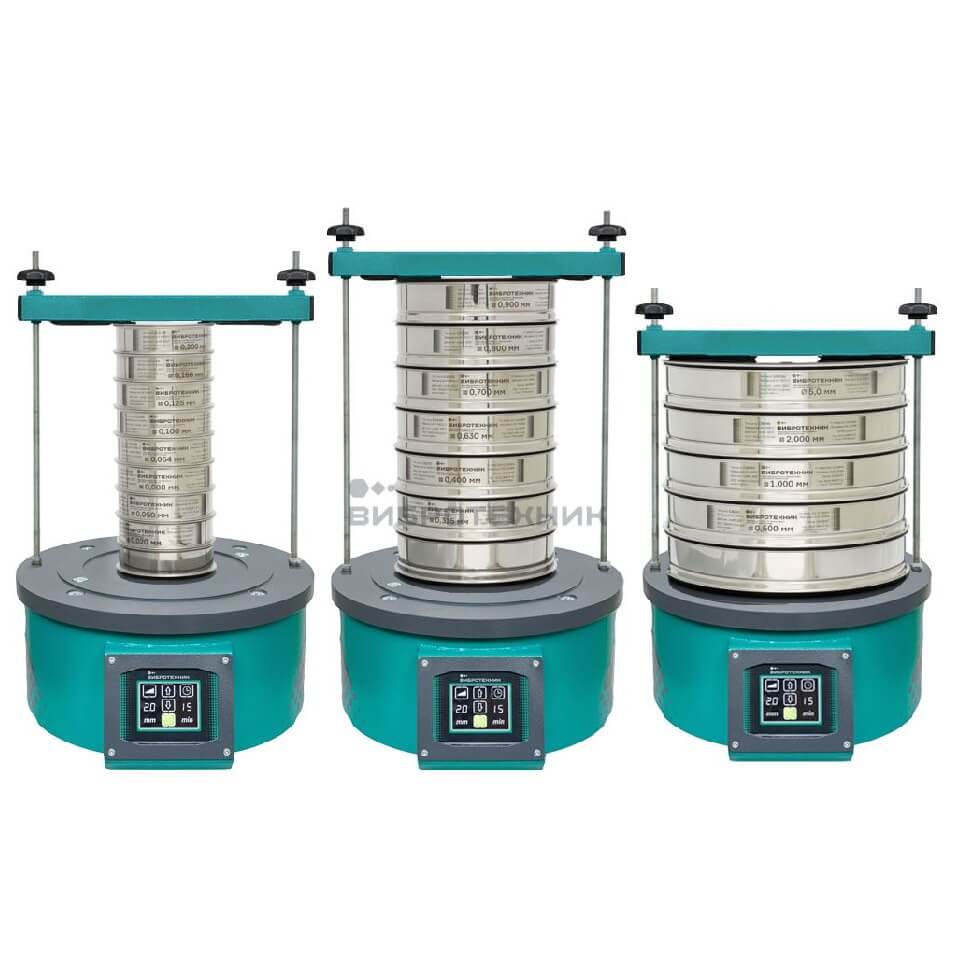

Подходит для всех типоразмеров сит: на платформу вибропривода могут быть установлены сита диаметром 120 мм, 200 мм и 300 мм. Вибропривод может применяться в качестве вибростола с нагрузкой на платформу до 10 кг.

Описание устройства

В состав Вибропривода входят: корпус, платформа, пружины и электромагнит. Платформа выполнена в виде круглой плиты и установлена на корпусе через четыре пружины. На нижней поверхности платформы установлен якорь электромагнита. Внутри корпуса расположены электромагнит, датчик положения платформы, инвертор и система управления.

Принцип работы

При запуске Вибропривода переменный ток протекает по обмотке электромагнита. Возникающее при этом переменное электромагнитное поле воздействует на закрепленный на платформе якорь, который совершает вертикальные возвратно-поступательные движения, передавая колебания платформе. Частота колебаний зависит от массы закрепленных на платформе элементов технологического оборудования и массы загружаемого материала – количества сит и массы пробы.

Благодаря своим малым габаритам и энергоёмкости, а также подключению к сети 220 В, подходит для лабораторного применения. В конструкции вибропривода отсутствуют быстроизнашивающиеся детали и узлы. Датчик положения платформы и система обратной связи обеспечивают соответствие заданной и фактической амплитуды колебаний.

Для перемещения вибропривода в корпусе предусмотрено две ручки. На платформе выполнены два резьбовых отверстия М10 для установки устройства крепления сит.

Цифровое управление:

• электромагнитный привод, состоящий из катушки и якоря, позволяет производить регулировку амплитуды колебаний платформы от 0,1 мм до 2 мм с шагом в 0,1 мм;
• устанавливается время работы вибропривода;
• во время работы вибропривода на панели управления отображаются заданные параметры.
